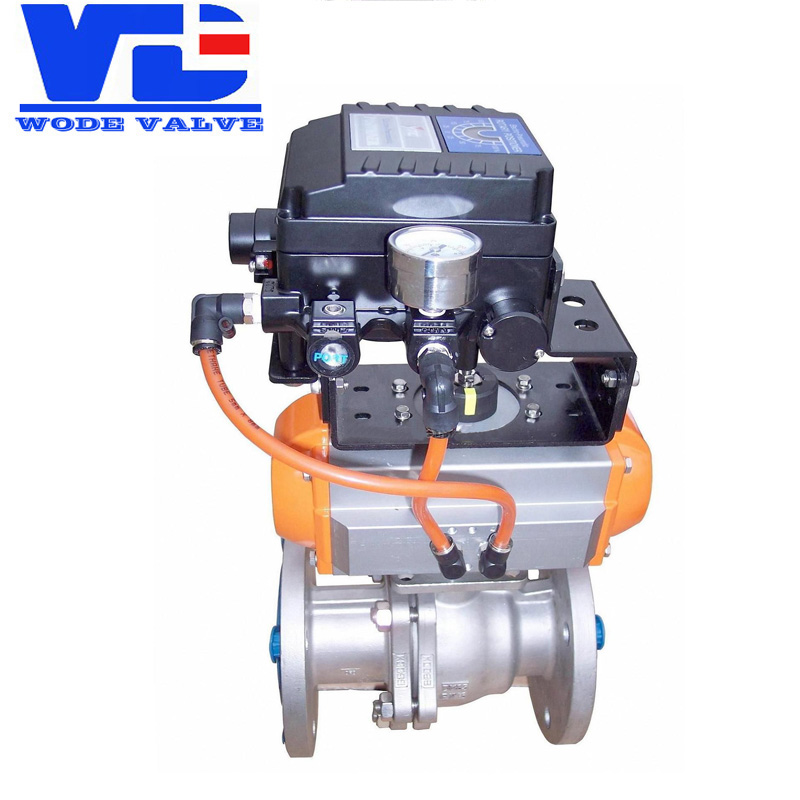

进口气动调节球阀要怎样与PLC调试联网

将进口气动调节球阀与PLC系统调试联网，是一个将硬件、软件和工艺要求紧密结合的系统工程。整个过程可以分为四个主要阶段，核心目标是实现精准、安全、可靠的自动化控制。

第一步：调试前的准备工作

在通电通气前，充分的准备是成功的基础。

技术文件准备：收集并熟悉PLC程序逻辑图、阀门接线图、智能定位器操作手册以及P&ID工艺管道仪表流程图。

工具与设备准备：准备好万用表、标准电流信号发生器、HART通信器（如艾默生475或装有调试软件的电脑）。

现场条件确认：

气源：确保仪表气源已接通，压力稳定、洁净干燥（通常为0.4-0.6 MPa）。

电气：确认所有电源、信号线、接地线接线无误。

机械：确认管道已冲洗干净，阀门已正确安装。

第二步：阀门单体调试（离线测试）

此阶段的核心是确保阀门自身功能完好，并完成与定位器的校准。

机械与气路检查：手动操作阀门，检查动作是否顺畅、无卡涩。同时检查所有气管接头，确保无泄漏。

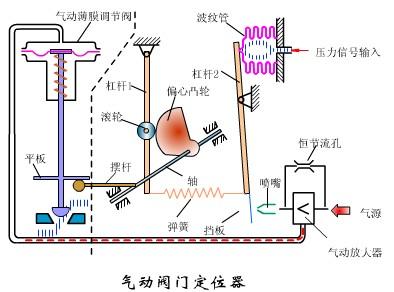

智能定位器初始化：使用HART手操器连接定位器，进行关键设置：

阀门类型：设置为角行程。

作用方式：正作用（信号增大，阀门开大）或反作用，须与阀门的气开/气关类型匹配。

行程：输入阀门的全行程角度（90°）。

自动校准：这是最关键的一步。启动定位器的 “自动标定”或“行程初始化” 功能。定位器会自动驱动阀门走完全行程，建立4-20mA信号与阀门0-100%开度的精确对应关系。

功能测试：用手操器手动给定0%、50%、100% 等阀位指令，观察阀门动作是否平稳、到位是否准确。

故障安全测试：这是保障安全的核心测试。切断气源，验证阀门是否能按设计要求（故障开/故障关）动作到安全位置。

第三步：与PLC系统联调（在线测试）

单体调试成功后，将阀门接入PLC控制系统。

信号回路检查：恢复所有接线，将阀门置于自动控制模式。

零点与满量程校准：

在PLC程序中手动输出4mA（对应0%开度） 信号。

用万用表在阀门接线端测量，确认电流为4.0mA左右。

观察阀门是否处于精确的机械全关位。若有微小偏差，可在定位器内进行“微调”。

同样，输出20mA（对应100%开度） 信号，校准满量程。

PID参数整定：将阀门投入自动控制模式，根据实际工艺响应，对PLC中的PID（比例-积分-微分） 参数进行整定，以达到最佳的控制效果。

第四步：通信与联网设置（高级功能）

对于支持数字通信的智能阀门，还需进行以下设置：

硬件连接：智能定位器通过HART、RS-485等接口与PLC的相应通信模块连接。

协议配置：在PLC编程软件中，为通信模块配置正确的协议（如Modbus、Profibus-DP等），并设置好从站地址、波特率等参数。

数据映射：在PLC程序中，将通信读取到的阀门状态数据（如实际开度、报警信息）映射到指定的寄存器地址，方便程序调用和HMI显示。

信号类型与连接方式总结

控制类型：信号类型；对应PLC模块          核心部件；功能描述

开关阀：数字量输出 (DO)；DO模块；电磁阀；PLC输出DO信号控制电磁阀得失电，实现阀门的全开或全关。

数字量输入 (DI)；DI模块；限位开关；阀门到位后触发限位开关，将DI信号传回PLC，确认阀门状态。

调节阀：模拟量输出 (AO)；AO模块；阀门定位器；PLC输出4-20mA模拟信号，精确定位阀门开度（0-100%）。

模拟量输入 (AI)；AI模块；阀门定位器；阀门定位器将实际开度以4-20mA信号反馈给PLC，构成闭环控制。

智能阀门与PLC的数字通信协议

除了传统的模拟信号，现代智能阀门可通过以下协议与PLC进行更丰富的数字通信：

HART协议：在4-20mA模拟信号上叠加数字信号，可实现双向通信，用于远程读取阀位、修改参数、进行自诊断等。

现场总线/工业以太网：如PROFIBUS PA、PROFINET、EtherNet/IP、Modbus TCP等。这些协议支持多阀门数字化组网，能大幅减少硬接线，实现更高速、更大量的数据交换。

调试要点与常见问题

信号确认：调试时，先用信号发生器在阀门端加信号，确认阀门动作；再用PLC输出信号，确认PLC模块和程序正常。

安全优先：始终把故障安全位置的测试放在首位，确保在失电、失气等异常情况下，阀门能处于对工艺和设备最安全的状态。

精确测量：验证4-20mA电流信号时，推荐使用串联电流测量法，而非直接测量电压，以获得最准确的结果。

文档记录：详细记录所有关键的校准值、PID参数和配置，便于日后维护和故障排查。

总结

整个调试流程可以概括为：准备 → 单体调试（校准阀门）→ 系统联调（校准信号与整定参数）→ 通信设置（可选）。这是一个需要耐心和细致的过程，每一步的确认都是后续成功的基础。
