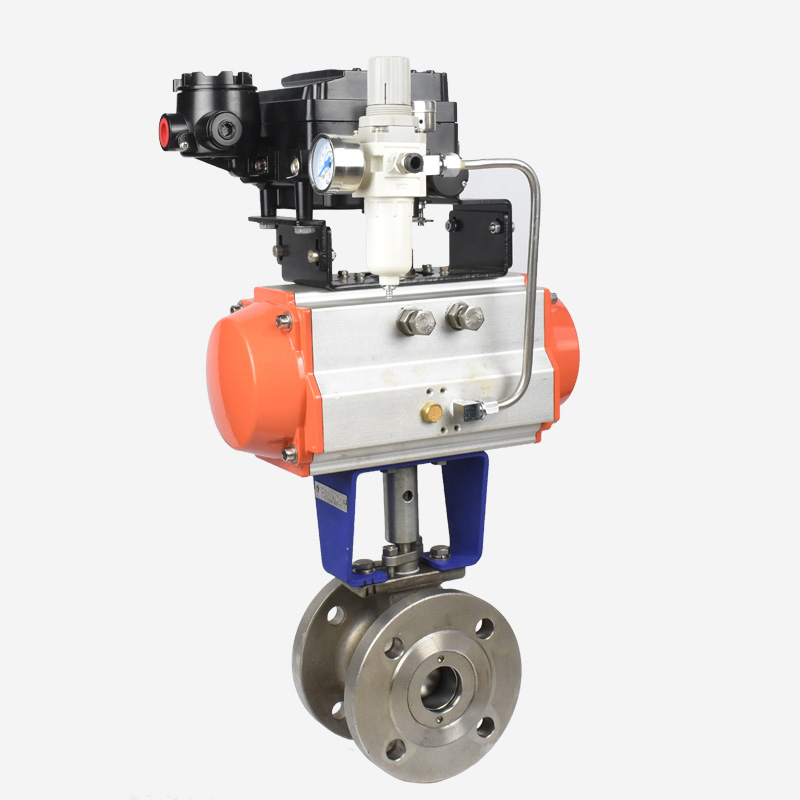

进口气动调节球阀是由哪些配件附件组成的

进口气动调节球阀并非单一部件，而是一个由核心阀体、气动执行器及多种功能附件组成的精密控制系统。其完整组成可分为以下几个部分：

核心组成部分

这是阀门的主体，负责直接接触和控制介质。

阀体总成：这是介质的流通通道，也是整个阀门的结构基础。主要包括：

阀体：通常为O型或V型结构。其中，V型阀芯因其带有特殊形状的缺口，调节性能更优。

球体（阀芯）：阀体内可旋转的部件，通过其转动来控制流量。材质多为304、316、316L等不锈钢。

阀杆：连接球体与执行器，传递扭矩。

密封件：保证阀门关闭时的密封性，分为适用于常温常压的软密封（如PTFE） 和适用于高温高压的硬密封（金属密封）。

驱动与控制核心：气动执行器

这是阀门的“动力装置”，负责将气源压力转化为机械运动，驱动球阀旋转（通常为0-90°）。

类型：主要分为两种：

双作用执行器：通过气压控制阀门开启和关闭，失气时阀位保持不变。

单作用执行器（弹簧复位）：内部有弹簧，在气源或电路故障时，能自动将阀门复位到预设的安全位置（常开或常闭）。

常见系列：包括GT、AW、SW、BAW、BRAY等。

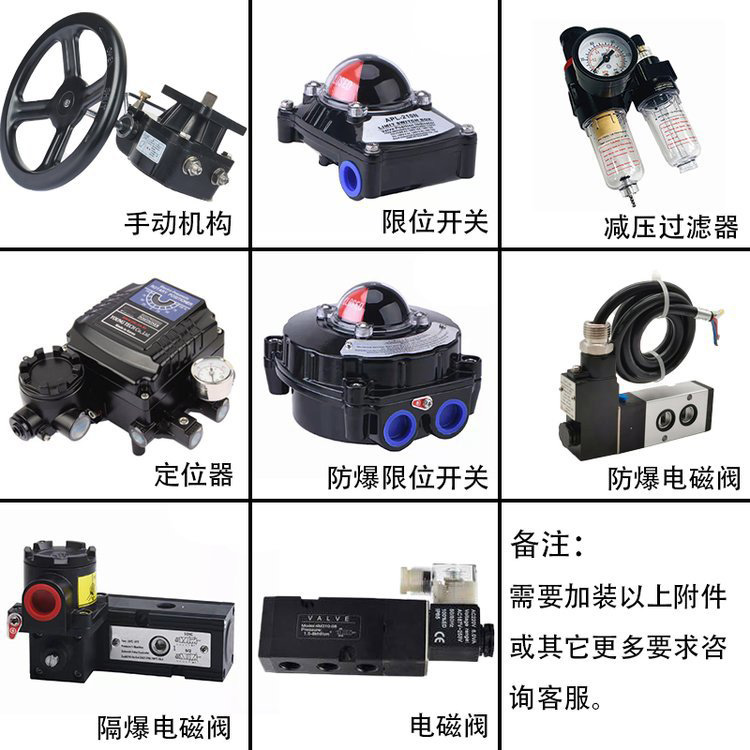

控制与调节附件

这些是实现精确调节的“大脑”，确保阀门按指令工作。

阀门定位器：调节型阀门最关键的附件。它接收来自控制系统的4-20mA电信号或气信号，并将其转换为精确的气压信号来控制执行器，从而实现高精度的比例调节。常见的有电气阀门定位器和气动定位器。

电气转换器：当控制系统输出为电信号，而执行器为气动时，用于将电信号转换为气信号。

气源处理附件

这是阀门的“后勤保障”，为执行器提供清洁、稳定的动力源（通常为0.4-0.7MPa）。

空气过滤减压阀：过滤压缩空气中的水分和杂质，并稳定气压。

气源处理三联件：集成了过滤器、减压阀和油雾器，功能更全面，能为气缸提供润滑。

信号与反馈附件

这些是阀门的“感官”，用于监控状态和实现远程控制。

电磁阀：控制气路的通断，是实现阀门快速开关和远程控制的关键。根据执行器类型，双作用选用二位五通，单作用选用二位三通。

限位开关（回讯器）：用于检测阀门是全开还是全关，并反馈相应的开关量信号（到位信号）给控制室。

阀位传送器：将阀门的实际开度（如0-100%）转换为标准的4-20mA模拟信号，实现连续的位置反馈。

其他附件与扩展功能

保位阀（气动锁止阀）：在气源故障时，能锁住当前阀位，使阀门保持在故障前的位置，确保工艺安全。

手动操作机构（手轮）：在气源或控制系统故障时，可切换至手动模式，通过手轮直接操作阀门，是重要的应急装置。

阀门减速器：用于调整执行器的输出转速。

总结

一个完整的进口气动调节球阀系统，可以看作是一个由阀体总成（本体）、气动执行器（动力） 和各类功能附件（控制、气源、反馈） 协同工作的精密单元。在实际选型时，需要根据具体的工艺和控制要求，来确定需要配置哪些附件。
