进口电动蒸汽调节阀
一、进口电动蒸汽调节阀概述:
德国沃德WODE的进口电动蒸汽调节阀由2SB型系列、PSL系列直行程电动执行机构和直通单座阀两部分组成,以单相交流220V电源为动力,接受0~10mA或4~20mA直流信号,自动地控制调节阀开度,达到对管道内蒸汽介质的温度、压力、流量等工艺参数的连续调节。进口蒸汽电动调节阀具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用电力、冶金、化工、轻纺等蒸汽自动控制系统中。
二、进口电动蒸汽调节阀 主要技术参数
● 阀体
阀体形式
直通铸造球型阀
公称通径
DN15~300mm
公称压力
PN1.6、2.5、4.0、6.4、10、16、32或者ANSI Class150~2500
连接形式
法兰(FF、RF、RTJ)、焊接(SW BW)、螺纹等
阀盖形式
高温型+230~+450℃、超高温型+230~+560℃
压盖型式
螺栓压紧式
密封填料
金属石墨缠绕垫片、柔性石墨、碳纤维填料
阀芯形式
单座、笼式、套筒阀芯
流量特性
线性、等百分比
●执行机构
执行器型号
3810L系列、PSL系列、2SB系列、2SA系列等
主要技术参数
电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
三、进口电动蒸汽调节阀 主要性能指标
项目
指标值
基本误差%
配3810L±2.5;配PSL±1.0;配2SB±1.0
回差%
配381L ±2.0; 配PSL±1.0;配2SB±1.0
死区%
1.0
始终点偏差%
电开
始点±2.5
终点±2.5
电关
始点
±2.5
终点
额定行程偏差%
≤2.5
泄露量L/h
0.01%×阀额定容量
可调范围R
30:1

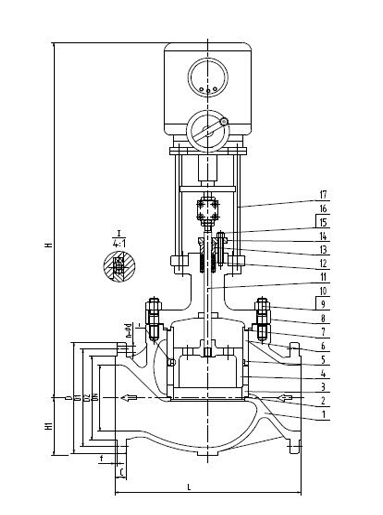

四、进口电动蒸汽调节阀结构图
注:由于网站版面的原因,具体外形尺寸请致电沃德各代理商。
五、进口电动蒸汽调节阀 额定流量系数Kv、允许压差
公称通径 DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径 dN(mm)
额定流量系数KV
单座
11
17.6
27.5
44
69
110
176
275
440
630
1000
1600
笼式
9
15
23
35
59
95
148
236
355
568
885
1260
套筒
10
16
63
155
370
580
900
1300
额定行程(mm)
60
允许压差(MPa)
3.2
3.0
2.0
1.8
1.5
1.4
0,7
0.6
0.5
0.3
0.28
5.8
5.0
4.9
4.3
3.7
3.5
3.1
2.8
2,8
2.4
6.4
5.2
4.6
2.6
2.2
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!如果您有需要咨询更详细的产品信息;迎联系德国沃德WODE授权一级代理商:北京永德宝阀门有限公司
