进口电动隔膜调节阀

更新：2020/12/31 21:13:06 点击：210

品牌：德国沃德WODE
型号： WJC-RCS2L

产品介绍

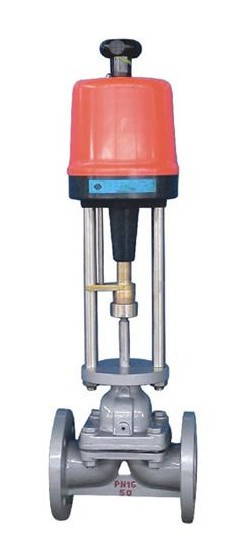

进口电动隔膜调节阀

一、进口电动隔膜调节阀 产品概述

　　德国沃德WODE的进口电动隔膜调节阀具有结构简单、流路阻小、流通力比同口径的其它阀大，密封无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。该电动隔膜调节阀由隔膜阀配用各类直行程电动执行器组成。电动执行机构内有伺服系统，无需另配服放大器，有输入控制信号（4-20mA或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。电动隔膜调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。电动隔膜调节阀阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。

二、进口电动隔膜调节阀 主要技术参数

（1）阀体参数

公称通径mm	15	20	25	32	40	50	65	80	100	125	150	200
允许压差(MPa)	1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15
流量系数Kv	8	12	16	38	60	68	90	150	300	500	600	1200
额定行程	10	16		25		40			60
阀体形式	直通铸造隔膜阀
公称压力	PN1.6、2.5MPa或者ANSI Class150～Class300
法兰标准	GB/T9113、 JB/T79、HG20594及其他标准
连接形式	法兰
阀盖形式	标准型-10～+150℃
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料	铸钢(WCB)、铸铁(HT200)、铸钢衬四氟(WCB+F46)、铸铁衬四氟(HT200+F46)

（2）阀内件参数

阀芯形式	隔膜式阀芯
流量特性	快开特性
阀芯材料	钢衬丁荃胶、钢衬天然胶、钢衬聚四氟乙烯

（3）执行器参数

执行器型号	3810、PSL、2SB、罗托克、西门子、欧玛
主要技术参数	电源电压：AC 220V、AC 380V；特殊定做DC 24V；（其他）
	输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC；特殊定制RS485通讯接口
	防护等级：相当IP65、隔爆标志：ExdⅡBT4（可选BT6、CT4、CT6）、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

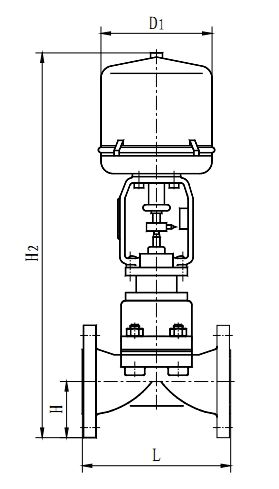

三、进口电动隔膜调节阀结构图

进口电动隔膜调节阀结构图.jpg 进口电动隔膜调节阀2.jpg

注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。

四、进口电动隔膜调节阀 性能指标

项目	指标值
基本误差％	≤±3.5
回差％	≤2.5
死区％	≤3.0
始终点偏差％	±2.5
额定行程偏差％	±2.5
纯滞后	≤IS
允许泄量L/H	橡胶隔膜片“0”，聚四乙烯隔膜为0.5％×阀额定容量（许用压差下的水）
绝缘电阻	不小于20M
阻尼特性	不大于3周半

五、进口电动隔膜调节阀 主要零件材料

阀体	HT200、ZG230～450或下述材质衬里
隔膜	丁荃胶、天然胶、聚四氟乙烯波纹
薄膜	丁腈橡胶夹增强涤纶织物
弹簧	60S12Mn、阀体衬里材质及适用范围

六、进口电动隔膜调节阀 阀体衬里材料适用场合

阀体衬里	使用温度（℃）	适用介质
无衬里	-10～+175	适用于非腐蚀性介质
软橡胶	-10～+85	有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶	-10～+85	适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
氯丁胶	-10～+105	适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶	-10～+120	防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性最好
搪瓷	-10～+175	适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物
氟46	-10～+190	适用于硫酸、盐酸、氢氧化钠等强腐蚀介质
