进口多功能水泵控制阀

更新：2020/12/6 22:20:54 点击：

品牌：德国沃德WODE
型号： WODE-JD745X

产品介绍

进口多功能水泵控制阀|不锈钢泵房控制阀|水泵控制阀品牌|水泵控制阀使用说明书

品牌：德国沃德WODE

德国沃德WODE进口多功能水泵控制阀同时具有闸阀、逆止阀、水锤消除器三种阀件。这三种阀件在水泵的运行过程中分别起着不同的作用多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。为了实现水泵运行的自动化，简化管理，减轻劳动，提高可靠性，人们用水力阀门和电动阀门取代手动阀门，对单体阀门进行多项技术改进，出现了缓开缓闭逆止阀、缓动启闭水力阀门、自动缓闭闸阀、双速自闭阀等新型阀门。

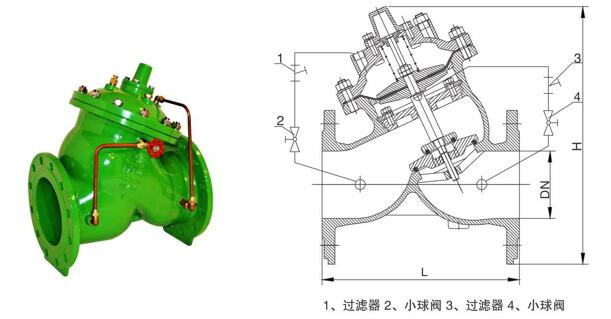

进口多功能水泵控制阀结构及工作原理

1、水泵启动前，阀门出口端压力作用在主阀板上，阀门处于关闭位置，同时膜片控制器的上腔连通压力水，下腔则与阀门进口端的低压相通。

2、水泵启动后，阀门进口压力逐渐升高，同时压力水通过阀门进口端的连接管缓慢进入膜片控制器下腔，实现主阀板的缓慢开启，开启速度可通过控制阀进行调节。

3、水泵停机，阀门进口的压力降低，当接近零流量时，主阀板在自身重力作用下迅速关闭。因阀门进口端压力降低，阀门出口端的压力水通过连接管进入膜片控制器上腔，下腔水通过阀门进口端的连接管压回至阀门进口端，缓闭阀板缓慢关闭，慢关时间可通过控制阀进行调节。主阀板的速闭和缓闭阀板的缓闭符合两阶段关闭规律，能有效地消除水锤。


进口多功能水泵控制阀主要技术参数：

产品名称：	多功能水泵控制阀	产品型号：	对应国内型号为JD745X
驱动方式：	自动/手动	连接形式：	法兰
结构形式：	隔膜式、活塞式	密封结构：	NBR、氟橡胶
压力范围：	1.0MPa～4.0MPa	公称通径：	DN50～1200
工作介质：	水、中水等(用海水需注明)	工作温度：	0～80℃
常用材质：	球墨铸铁、铸钢、不锈钢等	品牌：	德国沃德WODE
