进口美标压力平衡式油密封旋塞阀-德国沃德WODE进口阀门中国营销中心

进口美标压力平衡式油密封旋塞阀

更新：2024/6/17 10:44:45 点击：

品牌：德国沃德WODE
型号：

产品介绍

进口美标压力平衡式油密封旋塞阀

进口美标旋塞阀、进口二通旋塞阀、进口旋塞阀品牌

进口美标压力平衡式倒装油密封旋塞阀使用于公称压力CLASS150～2500LBS，工作温度-40～+180摄氏度的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或者接通管路介质。

其主要特点：

1、产品结构合理、密封可靠、性能优良、造型美观

2、倒装压力平衡的结构，开关动作轻

3、阀体密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能

4、零件材质及法兰尺寸可根据实际工况和用户要求合理选配，满足各种工程需要

进口美标压力平衡式油密封旋塞阀技术规范：

驱动方式：手动、涡轮、电动、气动

设计标准：API599、API6D

结构长度：ASME B16.10

连接法兰：ASME B16.5

试验和检验：API598、API6D

公称通径：1/2"～30"

压力范围：150LB～2500LB

适用温度：-40～+80℃（推荐）


产品外形连接尺寸：详情请联系沃德WODE各代理商。

进口美标压力平衡式油密封旋塞阀主要材料表：

双头螺栓：ASTM A194-2H、A194-8、A194-8M

六角螺母：ASTM A194-2H、A194-8、A194-8M

阀盖：ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

垫片：柔性石墨+不锈钢

塞子：ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

阀体：ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

阀杆：ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

"O"型圈：丁腈橡胶NBR

填料：柔性石墨

填料压盖： A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

手柄：ASTM A47-32510、A216 WCB

旋塞阀的结构简单，开关迅速，流体阻力小，角行程操作快。在事故等紧急状态下，能快速连通或切断管路。与闸阀、截止阀相比，操作更灵活，开关更迅速。旋塞阀是用带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭动作。

美标压力平衡油密封旋塞阀工作原理：

压力平衡式倒装油密封旋塞阀，阀塞由阀盖中的螺栓对其位置进行调节，密封剂从阀杆末端注入阀体；为了防止压力将阀塞推入阀体，阀塞端部开有平衡孔，而阀塞小端的平衡孔没有介质只能到小头端部的止回阀，它可使压力进入阀塞两端的空腔内，阀门的密封靠阀塞与阀体间的密封剂进行密封。

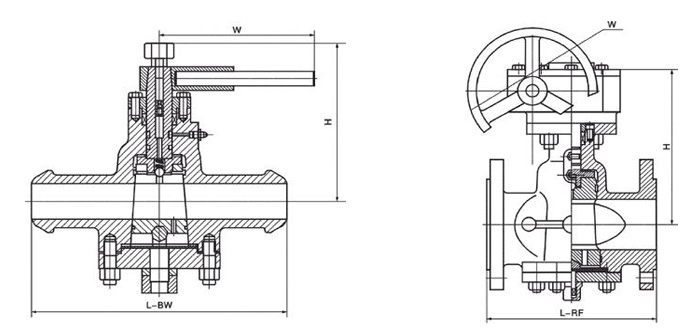

产品外形尺寸、尺寸结构图图，请与沃德阀门代理商联系，谢谢！订货产品尺寸以沃德公司出具的图纸为准或根据用户要求定制的尺寸。
