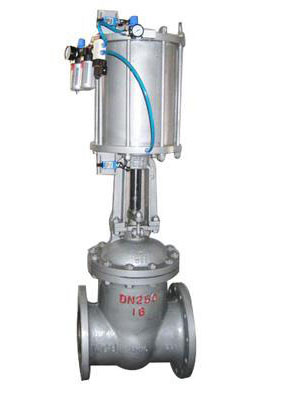

进口气动法兰闸阀(进口气动不锈钢法兰闸阀、进口气动铸钢闸阀、进口气动带手动闸阀)
品牌:德国沃德WODE
进口气动法兰闸阀主要由法兰闸阀及气动执行机构组合而成,是借助执行器压缩空气来驱动的一种自控阀门,具气开、气关两种作用方式。气动法兰闸阀可以配用电的或气的回讯器,用以发送阀门开关状态信息,可以实现远距离控制,集中控制和自动控制。法兰气动铸钢闸阀采用双层气缸结构并带有缓冲机构,比单气缸式气动闸阀,提升力增大了一倍,能有效地减速轻了关闭阀门时,活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,也能避免闸板卡死的现象。
进口气动法兰闸阀优点:
1、阀杆及表面经氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
2、可采用各种配管法兰及法兰密封面形式,满足各种工况及用户要求。
3、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
4、闸板、阀座耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。
5、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
气动法兰闸阀工作原理:
本系列产品以O.4~O.6MPa(表压)净化压缩空气作为工作动力,推动活塞,带动闸板作垂直于流体的位移,实现开启开关闭阀门的目的。
双层气缸和缓冲机构的工作原理,按闸阀工作的四个阶段分述如下:(附插原理图①、②、③、④)
1、闸阀开启前阶段:上层气缸的活塞(以下简称上活塞)和下层气缸的活塞(以下简称下活塞)同时受力,阀杆在上、下活塞的推动下,以单活塞近二倍的提升力,克服闸板密封面和阀体密封面之间的最大静摩擦力,带动闸板上升。压缩空气由上气缸的下气室,经由设置在隔板的特定通道,通过连通管,到达下气缸的下气室,推动上下活塞同时工作。下气缸上气室中的气体,经过设置在隔板内的另一特定通道。畅通无阻地排出气缸体外。
2、闸阀开启的后阶段:在闸板稍稍开启以后j下活塞就运行到了上死点,闸板在上活塞的带动下,继续提升,直至到了全开位置。
3、闸阀关闭的前阶段:在上活塞的推动下,闸板离开全开位置,开始下降。
4、闸阀关闭的后阶段:当上活塞碰到下活塞凸台,并带动下活塞一起继续下降时,由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍,明显地减慢了下行的速度,进至闸板下降到了全关位置。减缓闸板下行的冲击,自行可关严阀门,又不使阀板楔得过紧,同时,还保护了密封面,免受猛烈冲击而损坏。
进口气动法兰闸阀手动操作原理:
气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位,闸阀处于气动操作状态;反之,将转换手柄逆时针方向提转到“手动”定于孔处定位,闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时,手轮旋向和普通手动阀一样,即顺时针转为关,逆时针转为开。带锥齿轮转动的相反。

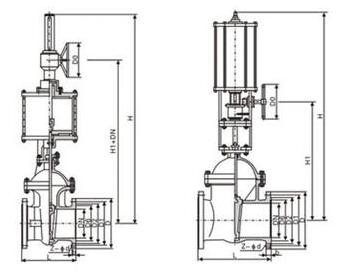

进口气动法兰闸阀参数说明:
公称通径
DN15~DN600(mm)
公称压力
国标/德标PN1.6、2.5、4.0、6.4、10.0、16、32MPa或ANSI150~2500LB
连接方式
法兰式、焊接式
控制方式
气动控制(气源驱动)
温度范围
-29℃~550℃
供气压力
双作用:2-8bar/单作用:4-8bar
阀体材质
铸钢WCB、不锈钢304、不锈钢316
应用范围
工业、水、蒸汽、油品、污水处理
产品特点
性能稳定可靠,良好的抗腐蚀性、抗擦伤性和耐磨性
手动功能
可配手轮
驱动方法:压缩空气(可带手轮)
供气压力:0.4-0.7mpa
气源接口:G1/4"、G1/8"、G3/8"、G1/2"
环境温度:-30~+70℃
作用形式:
单作用(弹簧复位):气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用(通气开关):气关式(B)--失气时阀不变(FL);气开式(K)--失气时阀不变(FL)
可选附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等。
注:由于不同工况及用户的不同要求,价格有所差别,具体以代理商报价为准。
如果您有需要咨询更详细的产品信息
欢迎联系德国沃德WODE授权一级代理商:北京永德宝阀门有限公司
