对夹升降式止回阀
德国沃德WODE对夹升降式止回阀是阀由阀体、阀瓣、弹簧等组成,水平或垂直安装于管路系统,防止介质倒流,具有结构短、体积小、质量轻;阀瓣关闭快速,水锤压力小;流道通畅,流体阻力小;动作灵敏,密封性能好。
执行标准及性能规范
公称通径
DN8-DN100、1/2"-12"
公称压力
PN4 MPA
壳体强度试验压力
PN6 MPA
低压气密试验压力
0.8MPA
适用介质
水、油、气、硝酸类、醋酸类
设计及制造标准
ANSI B16.34、GB/T-12224-2015
试验标准
API598、GB/T13927-2008、EN12516-3
螺纹标准
G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1
阀体
A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
阀盖
A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
阀板
SUS304、SUS316 、SUS316L、SUS321、SUS2205
阀座
SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL
填料
聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL

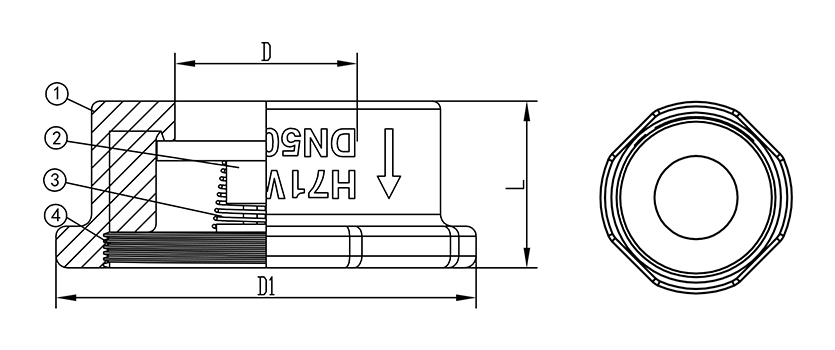

NO.
零件名称
材质
数量
1
CF8/CF8M
2
阀瓣
3
弹簧
S201/S304
4
主要尺寸
SIZE
1/2"
3/4"
1"
1¼"
1½"
2"
DN
15
20
25
32
40
50
D
14
19
24
30
38
46
D1
52
62
72
83
93
106
L
22
26
KG
0. 145
0.209
0.338
0. 508
0. 684
0.974
续表
2½"
3"
4"
5”
6"
8"
65
80
100
125
150
200
78
96
118
142
175
143
163
195
220
273
60
95
105
1.492
2.042
2.929
4.455
6.243
11.336
产品说明
工作原理:止回阀依靠介质本身的流动而自动开、闭阀瓣,防止介质倒流。
保管、保养、安装和使用
1 、阀门应存放在干燥,通风的室内,阀门通道两端应堵塞。
2 、长期存放的阀门应定期检查,去掉污物。应特别注意密封面的清洁,防密封面的损坏。
3、安装前应仔细核对阀门标志是否与使用要求相符。
4 、安装前应检查阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5、安装前应注意阀门 向标记与介质流动方向一致。
6、升降式垂直瓣止回阀应安装在垂直管道上,升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。
7 、使用中应注意阀门是否有异常声音和振动,为防止在管路中产生水锤效应,应注意管路介质压力波动情况。
