进口过滤活塞式安全泄压阀

更新：2020/12/7 21:20:03 点击：

品牌：德国沃德WODE
型号： WODE-YQ98002

产品介绍

进口过滤活塞式安全泄压阀|带过滤器安全泄压阀|可调活塞式安全泄压阀图片、参数

品牌：德国沃德WODE

德国沃德WODE进口过滤活塞式安全泄压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管路中压力超过泄压阀设定压力时,泄压阀自动开启快速泄压,保护管线安全,也可作持压阀用,保障主阀上游的供水压力。沃德WODE公司生产的YQ98002过滤活塞式安全泄压阀能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。过滤活塞式安全泄压阀，关闭平稳可靠，消除压力余波。

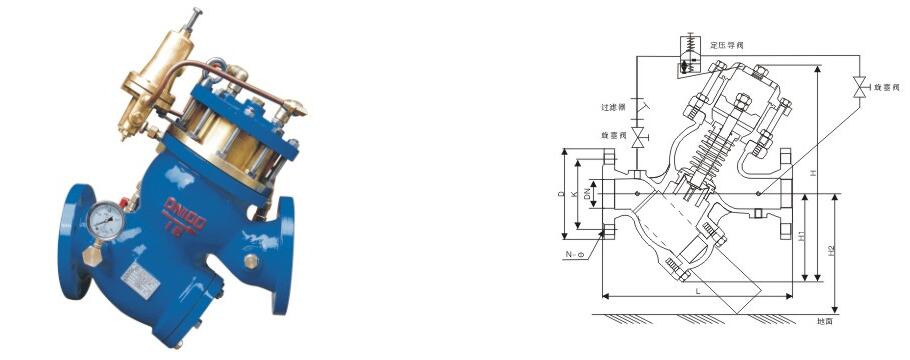

进口过滤活塞式安全泄压阀结构原理：

该过滤活塞式安全泄压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。当过滤活塞式安全泄压阀从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上；当出口压力高于导阀弹簧设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当过滤活塞式安全泄压阀出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变，安全可靠地将出口压力维持在设定值上。压力等级：PN10(调节范围0.3-0.9Mpa)，PN16(调节范围0.5-1.4Mpa)，PN25(调节范围0.5-2.4Mpa)。


进口过滤活塞式安全泄压阀主要技术参数：

产品名称：	过滤活塞式安全泄压阀	产品型号：	对应国内型号为YQ98002
驱动方式：	水利自动可调式	连接形式：	法兰
结构形式：	带过滤活塞式	密封材料：	NBR、氟橡胶
压力范围：	1.0MPa～2.5MPa	公称通径：	DN50～600
工作介质：	水、中水等(用海水需注明)	工作温度：	0～80℃
常用材质：	球墨铸铁、铸钢、不锈钢等	品牌：	德国沃德WODE
