进口过滤活塞式电磁控制阀

更新：2020/12/7 21:36:33 点击：

品牌：德国沃德WODE
型号： WODE-YQ98006

产品介绍

进口过滤活塞式电磁控制阀|不锈钢过滤活塞式控制阀|泵房控制阀|电动水泵控制阀

品牌：德国沃德WODE

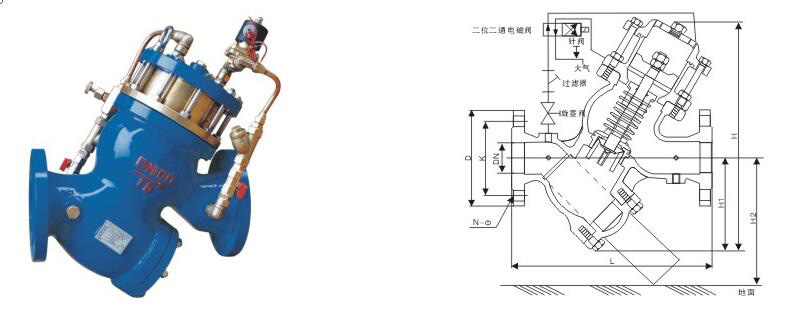

德国沃德WODE进口过滤活塞式电磁控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统；通过电磁导阀可以实现对阀门开启和关闭的遥控，当阀门从进口端给水时，水流流过针阀进入主阀上腔控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀上腔控制室内压力变低，主阀处于全开状态；当电磁导阀关闭时。

主阀上腔控制室的水不能流出，控制室升压，推动活塞关闭主阀；本产品利用导阀控制阀门的开启和关闭，反映准确快速，采用三向电磁阀，维护简单；安装于各类给水系统的管道上。

进口过滤活塞式电磁控制阀工作原理：

分隔膜型和活塞型两类,主要部件有一个主阀及其附设的导管、导阀、针阀、球阀和压力表等组成的。它利用上下游压力差为动力,由导阀控制、使隔膜（活塞）上方控制室内的压力水被排到大气或下游低压区时,作用在阀盘底部和隔膜下方的压力值就大于上方的压力值,所以将主阀阀盘推到完全开启的位置,当进入隔膜（活塞）上方控制室内的压力不能排到大气或下游低区时,作用在隔膜（活塞）上方的压力值就大于下方的压力值,所以就会把主阀阀盘压到完全关闭位置，当隔膜（活塞）上方控制室内的压力值处于入口压力与出口压力中间时,主阀阀盘就处于调节状态。


进口过滤活塞式电磁控制阀主要技术参数：

产品名称：	过滤活塞式电磁控制阀	产品型号：	对应国内型号为YQ98006
驱动方式：	水利自动（电磁控制）	连接形式：	法兰
结构形式：	带过滤活塞式	密封材料：	NBR、氟橡胶
压力范围：	1.0MPa～2.5MPa	公称通径：	DN50～600
工作介质：	水、中水等(用海水需注明)	工作温度：	0～80℃
常用材质：	球墨铸铁、铸钢、不锈钢等	品牌：	德国沃德WODE

进口过滤活塞式电磁控制阀主要材质：

零件名称	材质
阀体、阀盖	铸铁、铸钢、不锈钢
阀座	锡青铜、不锈钢
阀瓣	碳钢、不锈钢+NBR
阀杆	铝青钢、铬不锈钢
活塞	铬不锈钢+NBR
过滤网	不锈钢
弹簧	不锈钢

德国沃德WODE过滤活塞式控制阀产品系列有：过滤活塞式安全泄压阀、电磁控制阀、过滤活塞式遥控浮球阀、过滤活塞式电动浮球阀、过滤式缓闭止回阀、过滤活塞式可调减压阀、过滤活塞式高度水位控制阀、减压紧急关闭阀、滤活塞式定比减压阀、过滤活塞式预防水击泄放阀、过滤活塞式流量控制阀、过滤活塞式可调减压流量控制阀

注：由于网页版面的原因本文中所有文字、数据、图片均只适用于参考，该过滤活塞式电磁控制阀的性能参数、结构尺寸参数、价格等详情请致电沃德各代理商。德国沃德WODE授权一级代理商：北京永德宝阀门有限公司
