进口电动套筒调节阀

更新：2020/12/29 22:18:27 点击：

品牌：德国沃德WODE
型号： WJC-TACS2L

产品介绍

进口电动套筒调节阀

一、进口电动套筒调节阀 产品概述

　　德国沃德WODE的进口电动套筒调节阀是由阀体、阀座、套筒、阀芯、导向套、阀盖及密封填料与电动执行器经配合后组成。电动套筒调节阀通过接收工业自动化控制系统的信号（如：4~20mA或1~5V）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数，实现自动化调节功能。电动套筒调节阀流体通道成S型，压降损失小，流量大，流量特性精度高，可调范围广。是一种高性能的电动调节阀,适用于各种不同压力和温度的流体和对泄漏要求不严格场合。电动套筒调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动套筒调节阀广泛应用于电力、冶金、石油、化工、医药、锅炉、轻工等行业的自动控制系统中。

二、进口电动套筒调节阀 技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
额定流量系数(KV)	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0或者Class150～Class600
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		平衡式阀芯(套筒导向)
流量特性		直线性、等百分比
配置执行器类别		2SB系列电动执行器，381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数		电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。

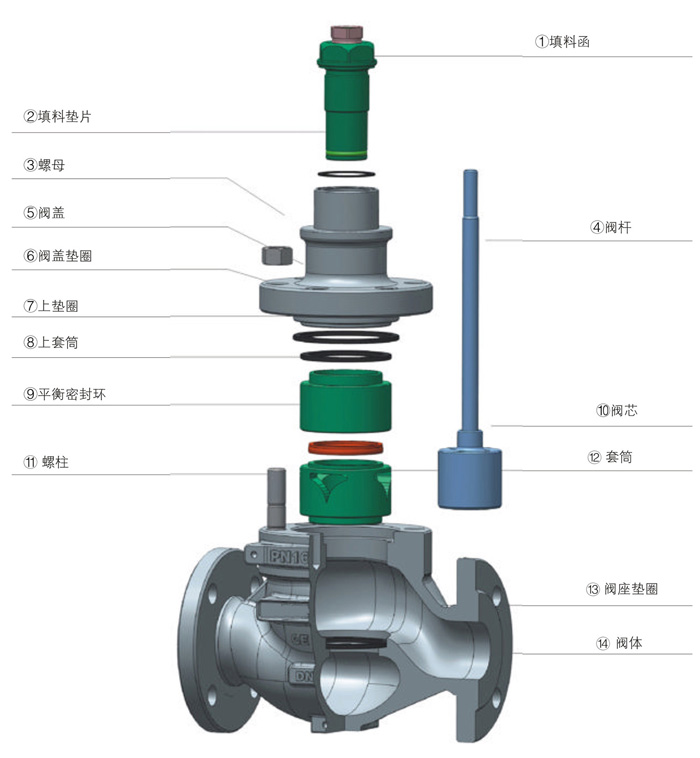

三、进口电动套筒调节阀 结构图

注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。

四、进口电动套筒调节阀 性能指标

项目			指标值
基本误差%			配3810L±2.5；配PSL±1.0；配2SB±1.0
回差%			配381L ±2.0；配PSL±1.0；配2SB±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量(硬密封)、零泄漏(软密封)
可调范围R			30：1
