进口自力式蒸汽调压阀-德国沃德WODE进口阀门中国营销中心

进口自力式蒸汽调压阀

更新：2021/1/6 21:37:48 点击：

品牌：德国沃德WODE
型号： W-VCS1S/VCS2S

产品介绍

进口自力式蒸汽调压阀

德国沃德WODE的进口自力式蒸汽调压阀无需外加能源，利用被控介质自身能量作为动力源。引入执行机构控制阀芯位置来改变流通面积，改变流量，从而使阀前或阀后压力稳定到给定值，具有动作灵敏，压力波动小等特点。

自力式蒸汽调压阀分为减压用阀后压力调节型（B型）和泄压用阀前压力调节型（K型），压力分段范围15~3000Kpa，配用不同的检测执行机构，广泛应用于蒸汽管道设备的减压稳压自动控制。

进口自力式蒸汽调压阀 参数说明：

阀内件特点：1、内置波纹管，具有压力平衡结构，灵敏度高

2、结构紧凑，性能可靠，免于维护

3、采用标准模块化设计

阀体类型：直通式

阀盖形式：标准型、散热型

流量特性：快开

口径范围：DN15-300(1/2”-12”)

压力等级：PN1.6、2.5、4.0、6.4Mpa（ANSI 150、300LB）

泄漏等级： ASME B16.104 VI（软密封）

ASME B16.104 Ⅳ（硬密封）

管道连接方式：法兰式、焊接式、螺纹式

设定值偏差：±5%

适用温度范围：-30℃～+350℃

执行机构类型：薄膜式执行机构（自力式）

活塞式执行机构（自力式）

波纹管式执行机构（自力式）

注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。

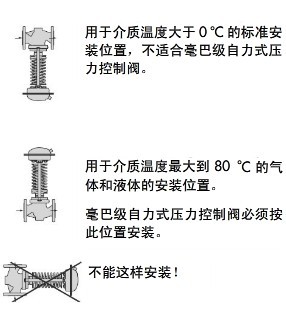

进口自力式蒸汽调压阀 安装方位及管道附件说明：

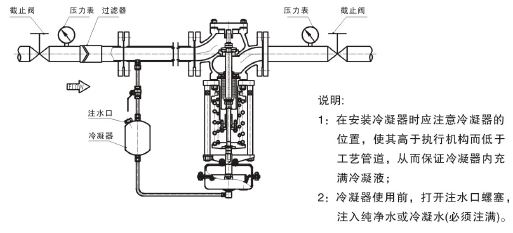

a、调节蒸汽，阀后压力调节型（B型）（应安装冷凝器，建议安装过滤器）

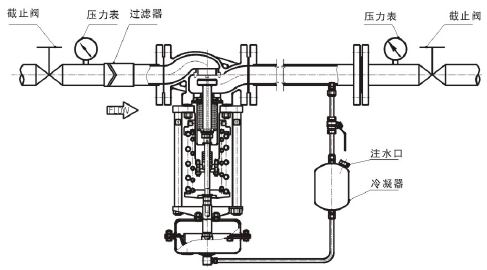

b、调节蒸汽，阀前压力调节型（K型）（应安装冷凝器，建议安装过滤器）


进口自力式蒸汽减压阀 安装注意事项：

1、不能将支撑直接加在阀门或执行机构上；

2、如果装有旁通管道，则旁通管道必须在阀后取压点的下游连接，旁通管道要安装截止阀；

3、在自力式蒸汽减压阀与取压点之间的管段上不能安装任何仪表（如自力式温度控制阀或截止阀）；

4、自力式蒸汽减压阀后应尽量保持一定的直管段；


如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！如果您有需要咨询更详细的产品信息；迎联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司
