进口旋塞阀

更新：2024/6/25 10:44:50 点击：

品牌：德国沃德WODE
型号：

产品介绍

进口旋塞阀

进口不锈钢旋塞阀、进口旋塞阀品牌厂家、进口内螺纹旋塞阀

德国沃德WODE进口旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。

它的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧。最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。

进口旋塞阀主要技术参数：

材质：铸钢、304、304L、316、316L不锈钢等

管道连接方式：法兰连接、焊接

适用介质范围：石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

公称压力范围：150LB-2500LB或1.0-32Mpa

公称通径：1/2"--16"（DN15--DN400）

适用温度：-40~+550℃

操作方式：手动、涡轮、气动、液动、电动(可选）

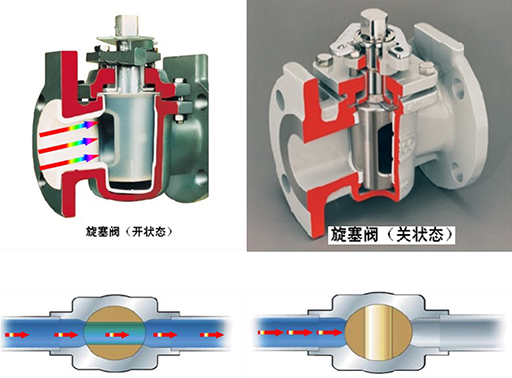

进口旋塞阀结构图1.jpg 进口旋塞阀结构图.jpg

产品外形连接尺寸：详情请联系沃德WODE各代理商。

进口旋塞阀工作原理

用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。

进口旋塞阀按结构形式可分为紧定式旋塞阀、自封式旋塞阀、旋塞阀和注油式旋塞阀四种。按通道形式分，可分为直通式旋塞阀、三通式旋塞阀和四通式旋塞阀三种。还有卡套式旋塞阀。

旋塞阀按用途分类包括：软密封旋塞阀，油润滑硬密封旋塞阀，提升式旋塞阀，三通和四通式旋塞阀。


进口旋塞阀结构特点：

1、软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境，严格禁泄漏的场合，以及阀门材料不会对介质形成污染的场合。阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。

2、油润滑硬密封旋塞阀可分为常规油润滑旋塞阀和压力平衡式旋塞阀。特制的润滑脂从塞体顶部注入阀体锥孔与塞体之间，形成油膜以减小阀门启闭力矩，提高密封性和使用寿命。其工作压力可达64MPa，最高工作温度可达325度，最大口径可达600mm。

3、提升式旋塞阀有多种结构形式，提升式旋塞阀按密封面的材料分为软密封和硬密封两种。其基本原理时为开启时使旋塞上升，旋塞再转动90度到阀门全开过程能减少与阀体密封面的摩擦力；关闭阀门时使旋塞转动90度至关闭位置后再下降与阀体密封面接触达到密封。

4、三通和四通式旋塞阀适用于化工装置中，改变介质流动方向或进行介质分配的场合。按照使用工况的要求，可选择软密封衬套或软密封，硬密封提升式旋塞阀。

进口旋塞阀安装维护

在安装旋塞阀时，为了防止损坏旋塞阀，并保证充分发挥旋塞阀的工作性能，应注意如下四点内容：

1.要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。

2.使用纱布或钢丝刷清除管道和切割部位，使其金属表面发光发亮。建议不要使用钢丝绒。

3.先沿着垂直方向切割管道，并修整、去除毛刺，测量管径。

4.在管道的外面和焊接罩的内部涂上焊剂，焊剂必须完全覆盖焊接表面。请有节制地使用焊剂。

德国沃德WODE进口旋塞阀产品有：进口不锈钢旋塞阀、进口法兰旋塞阀、进口焊接旋塞阀、进口全铜旋塞阀、进口压力表旋塞阀、进口三通旋塞阀、进口四通旋塞阀、进口气动旋塞阀、进口电动旋塞阀、进口保温旋塞阀、进口提升式旋塞阀、进口高温高压旋塞阀、进口卡套式旋塞阀等产品。广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

产品外形尺寸、尺寸结构图图，请与沃德阀门代理商联系，谢谢！订货产品尺寸以沃德公司出具的图纸为准或根据用户要求定制的尺寸。
