进口电动温度调节阀

更新：2021/1/3 22:20:09 点击：

品牌：德国沃德WODE
型号： VJC-DACS3L

产品介绍

进口电动温度调节阀

一、进口电动温度调节阀 产品概述

德国沃德WODE的进口电动温度调节阀亦称为电动温度控制阀，是配由2SB系列执行器和PSL系列执行器进行改装而成。电动温度调节阀由控制阀门、执行器、传感器和毛细管等部件组成。按用途分为加热型和冷却型。电动温度调节阀用普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，电动温度控制阀结构简单，操作方便，选用调温范围大、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而电动温度调节阀主要应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

电动温度调节阀主要适用于液体、气体和蒸汽，在多种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭（加热型）；当被控介质温度升高，控制阀门开启（冷却型）。

主要特点如下：

(1)控制精度高，工作稳定。

(2)感温液体膨胀均匀，比例式调节控制。

(3)温度设定操作简单，调节方便。

(4)体积小、重量轻，安装方便。

二、进口电动温度调节阀 工作原理

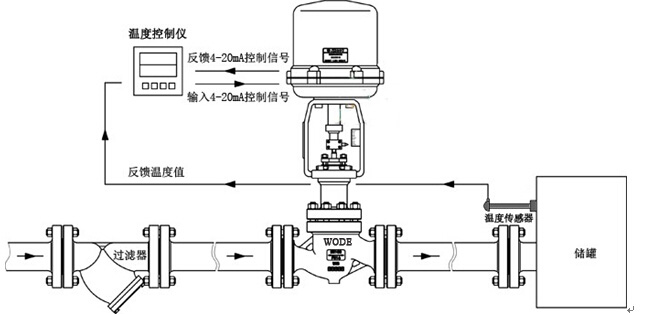

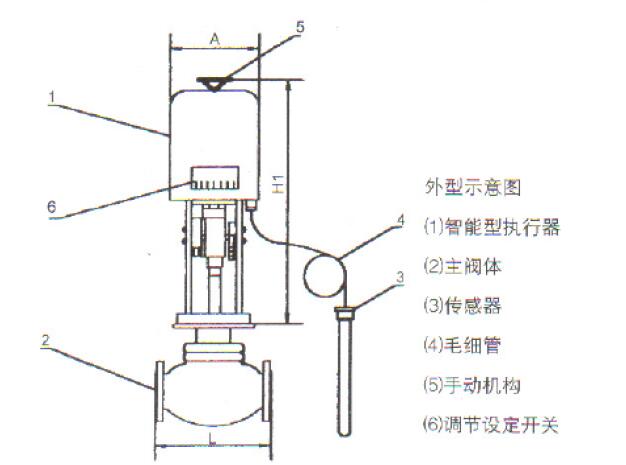

电动温度控制阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成，根据用户需要，分别有加热型与冷却型两种结构。加热型调节阀的结构与原理：工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入一体化执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质保持在设定温度范围内被控制，从而达到控温目的。备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。


三、进口电动温度调节阀 主要技术参数

公称通径(mm)		20	25	32	40	50	65	80	100	125	150	200
流通能力(m3/h)		7	10	16	25	40	63	100	160	250	400	630
额定行程(mm)		6		8	10	14		20		30	30	40
公称压力(MPa)		PN1.6、2.5、4.0、6.4MPa
阀体形式		直通铸造球型阀
阀盖形式		标准型-17～+230℃、高温型+230～+450℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式		单座式阀芯
流量特性		快开特性
调节精度(℃)		±1~±5
使用介质		蒸汽、水、油、气体
允许泄漏量	硬密封	10 -4 X 阀额定容量
	软密封	“ 0 ”
执行器型号		3810系列、PSL系列
温包、毛细管材料		H62、1Cr18Ni9Ti
毛细管长度		3米、5米、10米
温度控制范围		0~250℃
设定值偏差		±2℃
