进口高压单向阀

更新：2021/7/26 10:08:46 点击：

品牌：德国沃德WODE
型号： WS6L10VC

产品介绍

进口高压单向阀

德国沃德WODE高压单向阀主要用于气体、油品等管路上，主要作用是于防止介质回流，适用于空气、CNG天然气、氢气、水、油品等流体的管路，安装时注意应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

单向阀主要用于管路、设备中防止介质回流，使介质只能沿一个方向流动；如下图所示，介质只能由1流向2，反之不同。

特点：耐高压，可选耐压10000Psi系列

零渗漏，高精度配合，杜绝渗漏回流。

大流量，精密的结构，保证足够的通径流量。

WODE的高压单向阀系列有多种开启压力可选（标准1Bar）

其他规格（0.1、0.5、1.5Bar）等选购时咨询相关销售人员。

主要技术参数：

公称通径：DN3～DN50

连接方式：焊接、内螺纹、外螺纹、卡套等

焊接管外径：ø10，ø12，ø14，ø16，ø18，ø20，ø22，ø25，ø28，ø30，ø32，ø40，ø42，ø50，ø57等

适用介质：加压天然气CNG﹑水﹑气、油品等

Suitable medium: CNG, water, gas etc.

适用温度：-20℃～+120℃ -70℃～180℃等

制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

工作压力等级：3000PSI、6000PSI、10000PSI

流量系数：详见下图（流量曲线图）

安装方向：无要求

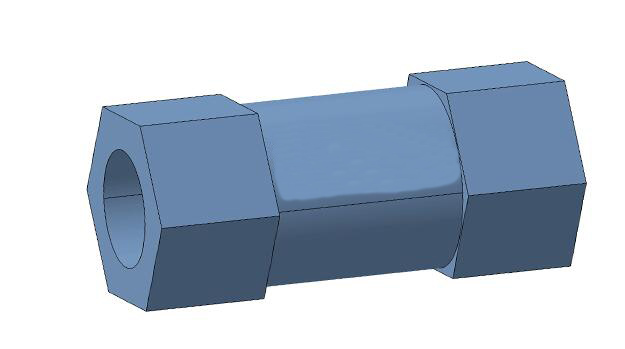

3D外形图：

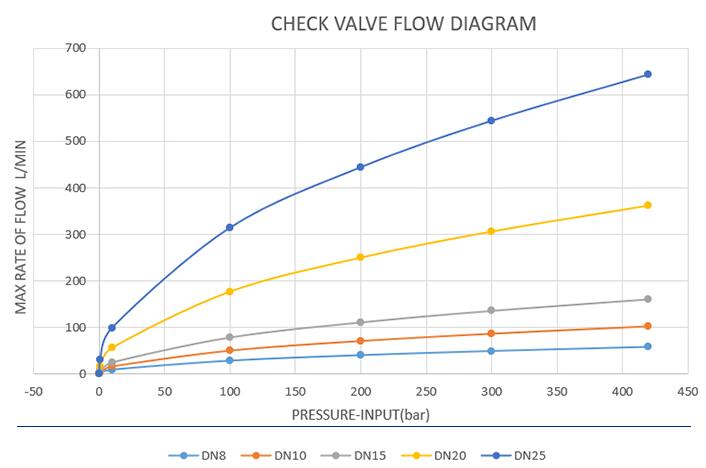

流量图：

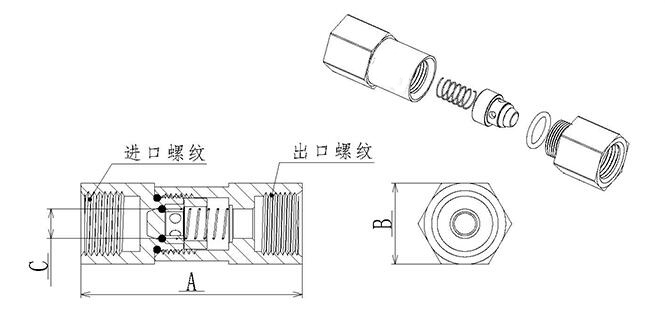

结构图：


如有任何疑问；您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！如果您有需要咨询更详细的产品信息，德国沃德WODE阀门中国区授权代理商-北京永德宝阀门有限公司欢迎您来电咨询订购。
