W3PC-1000型进口三片式对焊球阀
德国沃德WODE三片式对焊球阀适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
三片式对焊球阀工作原理:
一、开启过程
1、在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
2、当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3、阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4、直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
二、关闭过程
1、关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2、继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3、快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
4、手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
三片式对焊球阀产品特征:
☆公称压力:1.6-6.4MPa
☆适用范围:-20~150℃;-20~250℃
☆适用介质:水、油、气及某些腐蚀性液体(W、O、G)
☆螺纹类型:G、NPT、BSPT、BSP、DI259/2999
三片式对焊球阀主要零件材料:
序号NO.
零件名称
材质
不锈钢
碳钢
1
阀体
不锈钢CF8、CF8M
碳钢WCB
2
密封圈
聚四氟乙烯PTFE
3
阀盖
不锈钢CF8M
4
球体
不锈钢SS304、316
不锈钢SS304
5
阀杆
不锈钢SS316
6
螺母
FCD45
7
垫圈
8
手柄套
塑料
9
手柄
10
阀杆螺母
B7
11
12
填料压盖螺母
13
填料
14
止推垫圈
15
16
螺栓
B8

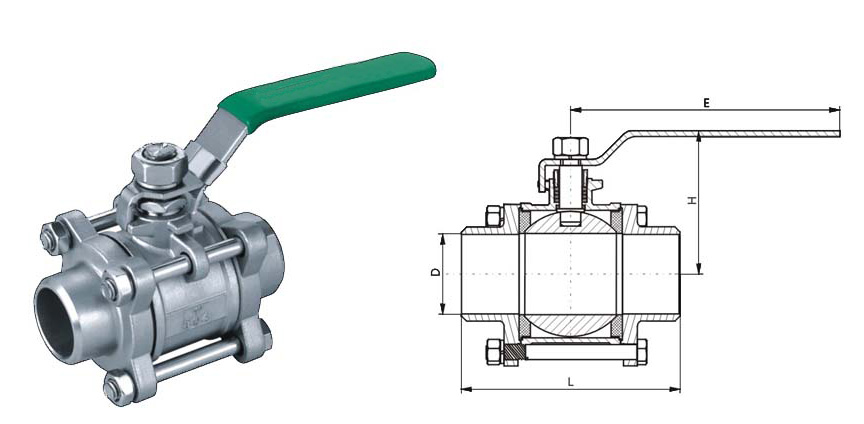

三片式对焊球阀主要连接尺寸:
SIZE
1/4"
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
4"
D
11.6
12.7
20
25
32
38
50
65
80
100
L
68
72
85
90
112
120
145
185
215
270
H
60
64
71
78
86
95
130
148
173
E
165
190
250
280
F
14.1
17.6
21.8
27.5
34.7
43.0
49.0
61.5
77.0
90.0
115.2
P
18
重量WT(g)
400
405
640
890
1160
2195
2940
4865
7000
10700
19350
注:由于网页版面的原因本文中所有文字、数据、图片均只适用于参考,该阀的性能参数、结构尺寸参数、价格等详情请致电沃德各代理商。德国沃德WODE授权一级代理商:北京永德宝阀门有限公司
