Y型止回阀
德国沃德WODE的Y型止回阀为阀体成Y型，又称Y型单向阀或逆止阀，用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
执行标及性能规范
公称通径
DN8～DN100、1/4"-4"
公称压力
PN1.6、2.5、4.0、6.4Mpa
壳体强度试验压力
PN*1.5
低压气密试验压力
0.8MPA
适用介质
水、油、气、硝酸类、醋酸类
设计及制造标准
ANSI B16.34、GB/T-12224-2015
试验标准
API598、GB/T13927-2008、EN12516-3
螺纹标准
G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1
主要零部件材质
阀体
A216（WCB)、A351 CF8、CF8M、CF3M、321、2205
阀盖
A216（WCB）、A351 CF8、CF8M、CF3M、321、2205
阀板
SUS304、SUS316 、SUS316L、SUS321、SUS2205
阀座
聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL
填料

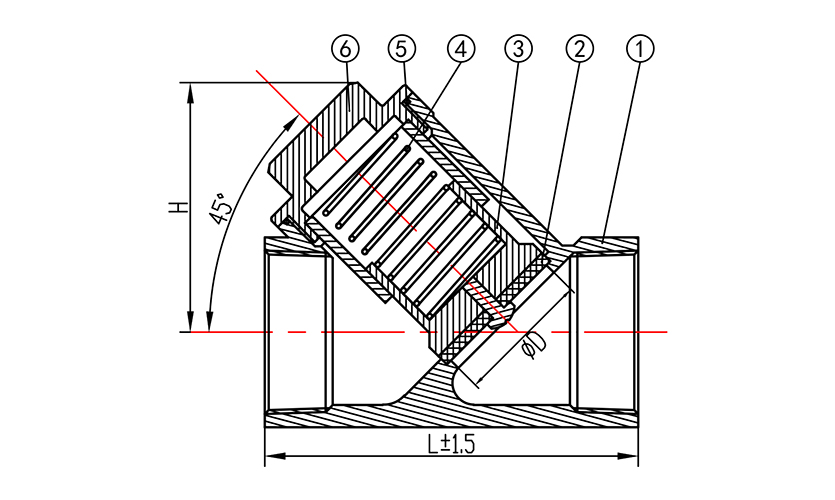

NO.
零件名称
材质
数量
1
CF8/CF8M
2
密封圈
PTFE/RPTFE
3
阀瓣
4
弹簧
S201/S304
5
垫圈
6
外形尺寸
SIZE
1/4"
3/8"
1/2"
3/4"
1"
DN
8
10
15
20
25
D
L±1.5
54
59
73
84
H
35
45
60
63
KG
0.155
0.145
0.195
0.325
0.46
续表
1¼"
1½"
2"
2½"
3"
4"
32
40
50
65
80
100
97
106
127
165
188
232
88
109
138
153
196
0.67
0.89
1.51
2.98
4.98
7.58
工作原理
止回阀依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。
保管、保养、安装和使用
1、阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
2、长期存放的阀门应定期检查，去掉污物。应特别注意密封面的清洁，防密封面的损坏。
3、安装前应仔细核对阀门标志是否与使用要求相符。
4、安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。 5.5安装前应注意阀门标记与介质流动方向一致。
5、升降式垂直瓣止回阀应安装在垂直管道上，升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。
5、使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。
