进口自力式压差调节阀

更新：2021/1/6 21:40:39 点击：

品牌：德国沃德WODE
型号： WBC-F1PL

产品介绍

进口自力式压差调节阀

进口自力式压差调节阀概述：

德国沃德WODE进口自力式压差调节阀主要由控制阀、执行器和一个设定压力的弹簧组成，分为差压上升阀关和压差上升阀开两种形式，无需外加能源，利用工艺管道中介质的压力变化，与信号进行比较，使被调节介质的力与执行机构的输出力平衡，以达到稳定压力、差压值。自力式压差调节阀适用于非腐蚀性的液体、气体和蒸汽等介质，可用于各种油品、化学品、液体储罐气封。

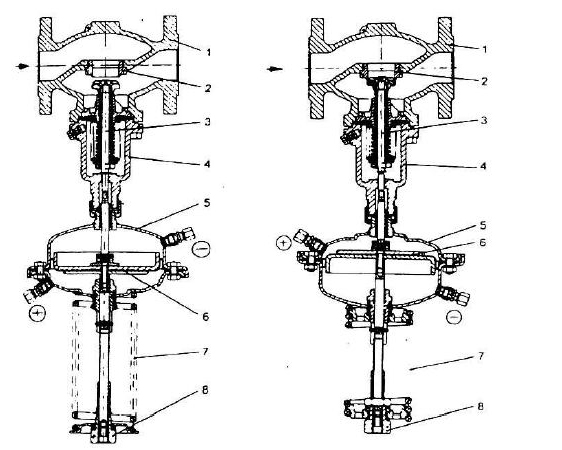

进口自力式压差调节阀结构图


注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。

进口自力式压差调节阀特点：

自力式压差调节阀无需外部能源，利用管道自身压力调节，节约能源，系统简单成本低，可用于无电、无气的场合，不存在外部能源的隐患，且操作简单，设定时只需旋转调节螺母即可，具有压力平衡功能，灵敏度高等优点，通过组合件，可以进行多项组合控制！

进口自力式压差调节阀参数：

技术参数
品牌	德国沃德WODE
公称通径	DN15、20、25、32、40、50、65、80、100、125、200、250mm
公称压力	PN1.0、1.6MPa
法兰标准	ANSl、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料	铸钢(ZG230-450)、铸不锈钢
阀芯材料	硬密封：不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi)
阀芯材料	软密封：不锈钢镶嵌橡胶圈
压力平衡	不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)
适用温度	≤150℃或≤450℃
应用范围	非腐蚀性的液体、气体和蒸汽等介质
产品特点	具有压力平衡功能，灵敏度高等优点

进口自力式压差调节阀工作原理：

自力式（差压上升阀关）控制阀，自控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的压差控制，当压差升高时，控制阀关闭。

自力式（压差上升阀开）控制阀．由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽．在系统管道中的压差控制．当压差升高时，控制阀开启。

进口自力式压差调节阀流量系数：

额定流量系数、噪音衡量系数、允许压差
公称通径DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数KvS		4	6.3	8	16	20	32	50	80	125	160	280	320	450
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差( Mpa)	PN10	1.0								1.5		1.2	1.0
允许压差( Mpa)	PN16	1.6								1.5		1.2	1.0
