进口气动超低温球阀-德国沃德WODE进口阀门中国营销中心

进口气动超低温球阀

更新：2020/12/16 22:11:49 点击：

品牌：德国沃德WODE
型号： WGLO-F14LL

产品介绍

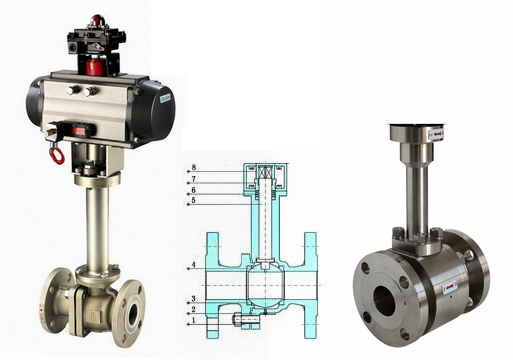

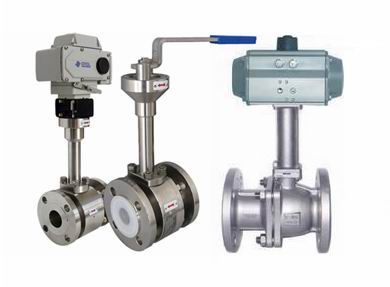

进口气动超低温球阀

(气动加长杆低温液氮球阀、进口LNG加长杆球阀、进口低温球阀品牌、进口液氧低温阀门、进口超低温阀门厂家)

德国沃德WODE进口气动超低温球阀经过特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-8小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防止阀门在低温工况时，因温度变化造成变形而导致的泄漏。对于介质温度高于-50℃，一般不采用长颈结构；介质温度低于-50℃的球阀，颈部长度一般为250mm，或根据我公司的设计和计算确定。气动超低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，是石油化工、空气分离、天然气等工业不可缺少的重要设备之一,其质量的优劣决定着能否安全、经济、持续地生产。

进口气动超低温球阀产品特点

1、对于使用温度小于-100℃的所有阀门零件按照相关规定进行深冷处理，以防止材料产生低温脆性以及低温下因材料相变引起体积变化

2、气动超低温球阀采用了长颈结构，使填料工作温度在0℃以上，有效防止填料因工作温度过低而造成密封性能降低甚至密封失效，同时方便对阀门包裹保温材料，防止冷能损失

3、对于浮动球阀采用进口卸压出口密封设计，有效防止了由于温度变化可能造成的中腔异常升压，确保了阀门及管线的安全运行

4、双层阀杆填料与对压碟型弹片装置

气动执行器

采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

进口气动超低温球阀技术参数和性能

气动低温球阀执行器技术参数		气动低温球阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN6～300mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.6、2.5MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	LCB、LC3、CF8
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	球体材质	304不锈钢
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	改性PTFE
动作范围	0～90°±5°	温度	LCB≤-46℃、LC3≤-101℃、CF8≤-196℃
接口螺纹	1/8″、1/4″、3/8″、1/2″	适用介质	乙烯、液氧、液氢、液化天然气等
接口螺纹	1/8″、1/4″、3/8″、1/2″	适用介质	乙烯、液氧、液氢、液化天然气等
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	耐低温、开关灵活、密封可靠
