进口水力控制阀

更新：2020/12/7 21:51:58 点击：

品牌：德国沃德WODE
型号： WODE

产品介绍

进口水力控制阀|水利控制阀|泵房给水控制阀|隔膜式控制阀|活塞式控制阀

品牌：德国沃德WODE

德国沃德WODE进口水利控制阀是以管道介质压力为动力，进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同，可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水力电动控制阀、紧急关闭阀等。导阀随介质的液位和压力的变化而动作，由于导阀种类很多，可以单独使用或几个组合使用，就可以使主阀获得对水位和水压及流量等进行单独和复合调节的功能。但主阀阀体类似截止阀，阀门全开时，其压力损失比其他阀门要大得多，且各个开度损失系数越是与全闭状态接近，越是剧增，阀门口径越大就越显著。以国际知名品牌德国沃德WODE的水力控制阀为例，具体工作原理如下介绍（为了便于理解型号采用国内对应的型号）：

100X 要开浮球阀工作原理：

当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。

当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

200X可调式减压稳压阀工作原理：

当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。

调节导阀弹簧即可设定出口压力。

300X缓闭止回阀工作原理

当从300X缓闭止回阀进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。

400X流量控制阀工作原理：

当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

500X持压泄压阀工作原理：

1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。

2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。

700X水泵控制阀工作原理：

当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常水。

当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

800X压差平衡阀工作原理：

800X压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。

当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。[1]

JD745多功能水泵控制阀工作原理：

水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。

设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

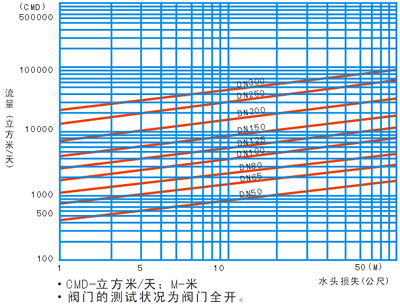

产品特点

1、阀体采用全通道、流线型设计，流体阻力小、流量大;

2、阀体、阀盖内外采用环氧树脂粉体涂装，可防止阀体、阀益的腐蚀;

3、采用国外可拆卸阀座的先进技术，结构巧妙，维修更换方便(无须整台阀门拆除);

4、在管路中可任意立式或卧式安装，其可靠性不变;

5、阀体、阀盖、活塞缸连接处采用密封垫和密封环双重保护;

6、活塞缸采用导流孔，适当增加阻尼，使活塞运动更加平稳、灵活;

7、全不锈钢活塞缸、整体活塞、丁腈像胶密封环，完全组合大大延长使用寿命。

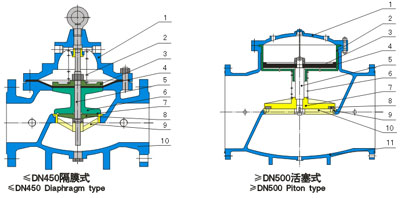

主要结构图


主要零件材料

序号	隔膜式		活塞式
序号	部件名称	选用材料	部件名称	选用材料
1	阀盖	灰铸铁、球墨铸铁、碳钢、不锈钢、黄铜	阀盖	灰铸铁、球墨铸铁、碳钢、不锈钢、黄铜
2	弹簧	弹簧钢、不锈钢	缸套	不锈钢SS
3	膜片压板	灰铸铁、球墨铸铁、碳钢、不锈钢、黄铜	活塞	球墨铸铁
4	膜片	丁腈尼龙强化像胶、三元乙丙尼龙强化像胶	密封圈	丁腈像胶、三元乙丙像胶
5	阀杆	2Cr13、不锈钢2Cr13、SS	阀杆	2Cr13、不锈钢2Cr、SS
6	阀盘	灰铸铁、球墨铸铁、碳钢、不锈钢、铜	弹簧	弹簧钢、不锈钢
7	O型密封圈	丁腈像胶、三元乙丙像胶	阀盘	球墨铸铁、碳钢、不锈钢、铜
8	O型圈压板	灰铸铁、球墨铸铁、碳钢、不锈钢、铜	密封垫	丁腈像胶、三元乙丙像胶
9	阀座	铜合金、不锈钢Cu-alloy、SS	阀座	铜合金、不锈钢Cu-alloy、SS
10	阀体	灰铸铁、球墨铸铁、碳钢、不锈钢	密封压板	球墨铸铁、碳钢、不锈钢、铜
11			阀本	灰铸铁、球墨铸铁、碳钢
