进口电动保温调节阀

更新：2020/12/31 20:35:06 点击：

品牌：德国沃德WODE
型号： WJC-TA13LI

产品介绍

进口电动保温调节阀

一、进口电动保温调节阀 产品概述

　　德国沃德WODE的进口电动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。电动保温调节阀配以2SB系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。电动保温调节阀的泄漏量符合ANSI B16.104标准。

二、进口电动保温调节阀 主要技术参数

（1）阀体参数

公称通径 DN		25	32	40	50	65	80	100	125	150	200	250	300
阀座直径 dN		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	单座	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	笼式	9	15	23	35	59	95	148	236	355	568	885	1260
	套筒	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)	单座	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.28
	笼式	5.8	5.0	4.9	4.3	3.0	3.7	3.5	3.1	2.8	2,8	2.4	2.0
	套筒	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
额定行程		16		25		40			60			100
公称压力		PN1.6、2.5、4.0、6.4、10.0MPa
法兰标准		GB/T9113、 JB/T79、HG20594及其他标准
连接形式		法兰(FF RF RTJ)、焊接(SW BW)
阀盖形式		保温型+150～+425℃
压盖型式		螺栓压紧式
密封填料		金属石墨缠绕垫、石墨填料
阀体材料		铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢

（2）阀内件参数

阀芯形式	单座柱塞型阀芯、笼式阀芯（高压差型）、套筒式阀芯
流量特性	线性、等百分比
阀芯材料	不锈钢 (304、316、316L)

（3）执行器参数

执行器型号	3810、PSL、2SB、罗托克、西门子、欧玛
主要技术参数	电源电压：AC 220V、AC 380V；特殊定做DC 24V；（其他）
	输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC；特殊定制RS485通讯接口
	防护等级：相当IP65、隔爆标志：ExdⅡBT4（可选BT6、CT4、CT6）、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

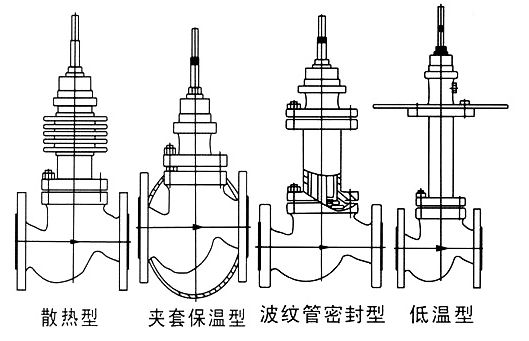

三、进口电动保温调节阀 结构图


注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。

四、进口电动保温调节阀 性能指标

项目			指标值
基本误差%			配3810L±2.5；配PSL±1.0；配2SB±1.0
回差%			配381L ±2.0；配PSL±1.0；配2SB±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1
