进口电动卫生级调节阀

更新：2020/12/31 21:26:58 点击：

品牌：德国沃德WODE
型号： WJC-R42K

产品介绍

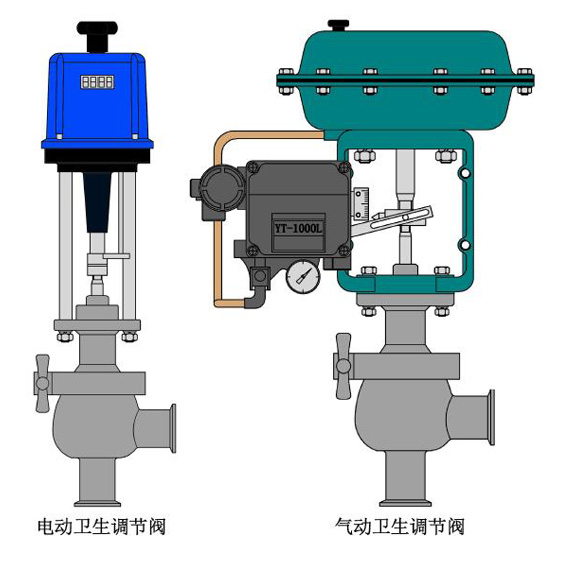

进口电动卫生级调节阀

一、进口电动卫生级调节阀 产品概述

　　德国沃德WODE的进口电动卫生级调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。也称为快装式电动调节阀。电动卫生调节阀采用直行程电动执行机构及卫生级调节阀阀体组成。快装式电动调节阀具有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高。快装式电动调节阀采用角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使卫生级电动调节阀打开和维修快捷容易，使过程停机时间缩短。


二、进口电动卫生级调节阀主要技术参数

（1）阀体参数

公称通径 DN		15	20	25	32	40	50	65	80	100
阀座直径 dN		15	20	25	32	40	50	65	80	100
额定流量系数KV	线性	5.2	6.3	6.9	11.2	17.6	27.5	44.7	69.3	110
	等百分	4.8	5.6	6.3	10.5	16	25	40.5	63.6	100
额定行程		10	16		25			40
阀体形式		直通型、角型焊接球型阀(电子抛光处理)
公称通径		DN15～100mm
公称压力		PN0.6、1.0、1.6MPa或ANSI Class150
连接方式		卡箍式、螺纹式（如无合同约定，将按卡箍式连接供货）
密封填料		硅橡胶、聚四氟乙烯
阀体材料		304、304L、316、316L

（2）阀内件参数

阀芯形式	单座柱塞式阀芯（电子抛光）
流量特性	等百分比、线性
阀芯材料	304、304L、316、316L

（3）执行器参数

执行器型号	3810、PSL、2SB、罗托克、西门子、欧玛
主要技术参数	电源电压：AC 220V、AC 380V；特殊定做DC 24V；（其他）
	输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC；特殊定制RS485通讯接口
	防护等级：相当IP65、隔爆标志：ExdⅡBT4（可选BT6、CT4、CT6）、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

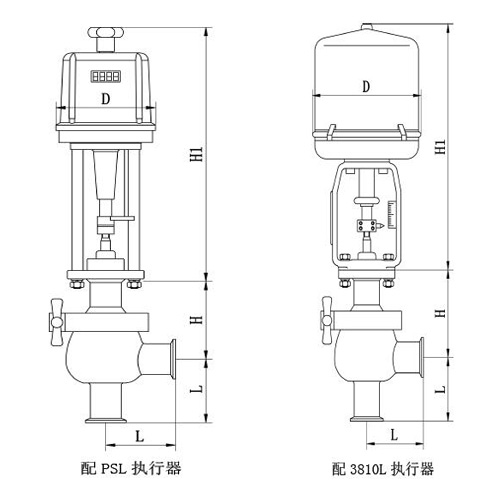

三、进口电动卫生级调节阀 结构图


注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。

四、进口电动卫生级调节阀 性能指标

项目			指标值
基本误差%			配3810L±2.0；配PSL±1.0；配2SB±1.0
回差%			配381L ±2.0；配PSL±1.0；配2SB±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			50：1
