进口电动衬氟调节阀-德国沃德WODE进口阀门中国营销中心

进口电动衬氟调节阀

更新：2020/12/31 21:23:32 点击：

品牌：德国沃德WODE
型号： W4FS-16SL

产品介绍

进口电动衬氟调节阀

一、进口电动衬氟调节阀 产品概述

德国沃德WODE的进口电动衬氟调节阀是一种防腐蚀直通单座调节阀，由直行程电动执行器与衬氟调节阀阀体组成，电动衬氟调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。电动衬氟调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

其主要特点如下：

1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。

2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。

3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。

4、配用HA执行机构，输出力大、结构紧凑。产品符合GB/T4213-92。

二、进口电动衬氟调节阀 主要技术参数

耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5～3mm厚的F46，能耐酸、碱，耐强腐蚀

密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏

泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家Ⅳ级标准

主要零件材料

阀体、阀盖：HT200、WCB（ZG230~450）、304不锈钢（ZG1Cr18Ni9Ti）

衬里材料：F46、F4、F3、PO、PE、X、X3、PFA

阀芯：1Cr18Ni9Ti+F46

填料：聚四氟乙烯、柔性石墨

弹簧：60Si2Mn

膜盖：A3

阀杆、推杆：2Cr13/1Cr18Ni9Ti

衬套：2Cr13

主要技术参数

公称通径mm ：DN15～DN300

执行器型号：2SB型或根据用户指定，可选用防爆型

电源电压：AC220V/50Hz或AC380V、根据用户需求指定

信号范围：4～20mA DC 0～10mA DC或1～5V DC 0～10V DC

作用模式：电开式（当电信号增大时阀位向上位移）、电关式（当电信号增大时阀位向下位移）

故障状态时：全开、全关、自锁保位

流量特性：等百分比、直线、快开性

固有可调比R 50:1

公称压力PN(MPa)：1.6、2.5或ANSI Class150

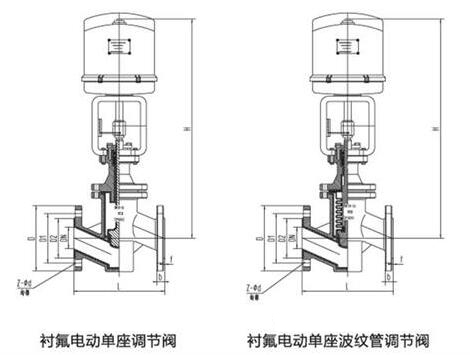

结构图

注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。

三、进口电动衬氟调节阀工作原理

以全电子式电动执行机构是电动调节阀的驱动装置，采用一体化结构设计，以电源电压作动力，直接接受统一标准信号（4-20mA、0-10mA或1-5VDC、0-10V DC），将此转变成与输入信号相对应的位移，以直线性往复运动，改变阀芯的开度，因此一定的输入信号对应一定的位置开度，实现比例动作达到需求的设置，是一种高精度、高性能、高可靠性类产品
