进口对夹单瓣旋启式止回阀

更新：2021/9/13 10:37:44 点击：

品牌：德国沃德WODE
型号： 1W3D

产品介绍

对夹单瓣旋启式止回阀

德国沃德WODE的1W3D型对夹单瓣旋启式止回阀由阀体、阀瓣、弹簧等组成，可以水平或垂直安装于多种管路系统，防止介质倒流作用；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。广泛适用于各类流体介质的管道防止回流该产品采用对夹式连接，结构紧凑，阀瓣沿着中心定位作升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，特别适合于安装空间受限制的场合采用，可适用于水、蒸气、油品、硝类、强氧化性介质等多种介质。


产品标准与规范：

1、设计与制造：API594，API6D,JB/T8937

2、结构长度：API594，API6D,JB/T8937

3、压力-温度等级：ASME B16.34，GB/T9124

4、试验与检验：API598，JB/T9092

5、配管法兰：JB/T74-90，ASME B16.5，API605，ASME B16.47

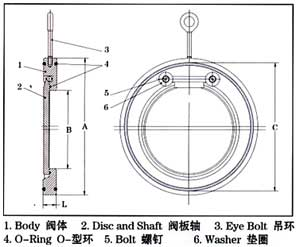

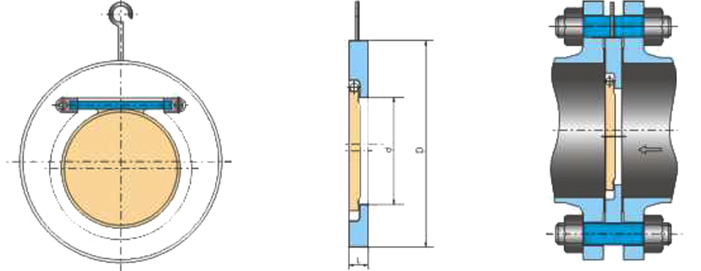

结构示意图


主要零部件及材料

阀体	碳钢、304/316不锈钢
阀板	碳钢、304/316不锈钢
O-型环	丁腈或乙丙橡胶、氟化橡胶
螺钉垫圈	不锈钢、304/316不锈钢
吊环	碳钢、304/316不锈钢

主要尺寸

Size		B	A(N F)					L					C	Weight
Size		B	NF PN16	NF PN10	NF PN16	NF PN25	NF PN40	PN6	PN10	PN16	PN25	PN40	C	Weight
DN40	1 1/2″	23	88	93	93	93	16	16	16	16	16	22	76.5
DN50	2″	33	98	108	108	108	16	16	16	16	16	22	93
DN65	2 1/2″	41	118	128	128	128	16	16	16	16	16	22	113.8
DN80	3″	54	134	144	144	144	16	16	16	16	16	22	128
DN100	4″	71	154	164	171	170	16	16	16	16	16	22	144.5
DN125	5″	92	184	193	196	196	16	16	16	16	16	23	173.5
DN150	6″	112	209	220	228	228	19	19	19	19	19	24	197.4
DN200	8″	155	264	275	288	291	28	28	28	28	28	30	254.5
DN250	10″	201	319	330	343	354	32	32	32	32	32	39	306.5
DN300	12″	240	375	380	403	420	38	38	38	38	38	53	357.5
DN350	14″	270	425	440	460	477	38	38	38	38	38	53	408.5
DN400	16″	311	470	493	517	549	48	48	48	48	48	53	448
DN450	18″	360	529	543	567	574	48	48	48	48	48	77	498.5
DN500	20″	410	579	598	627	630	58	58	58	58	58	86	550.5
DN600	24″	490	683	697	733		68	68	68	68	68	110	665.5
