进口电动防爆调节阀

更新：2020/12/30 22:07:49 点击：

品牌：德国沃德WODE
型号： WJC-ACS3L-EF

产品介绍

进口电动防爆调节阀

一、进口电动防爆调节阀 产品概述

　　德国沃德WODE的进口电动防爆调节阀适用于过程控制技术方面的大多数应用场合，电动防爆调节阀特别适用于在具有某种要求的工作下应用，由于其调节范围宽，可选择不同曲面的阀芯，及其在关断状态下的高度密封性。电动防爆调节阀属于顶部导向型控制阀，配由3810系列电子式电动执行器，电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。电动防爆调节阀具有体积小，重量轻、连线简单、调节精度高等特点，电动防爆调节阀,隔爆电动单座调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

二、进口电动防爆调节阀 技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
额定流量系数(KV)	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允许压差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0、16.0、32.0或者Calss150～Class2500
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座式、套筒式
流量特性		等百分比、直线型
配置执行器类别		2SB系列、2SA系列、3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数		电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

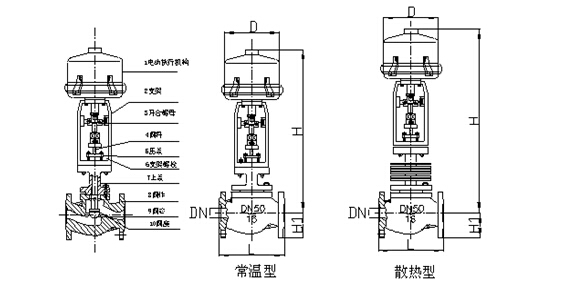

三、进口电动防爆调节阀 结构图

注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。

四、进口电动防爆调节阀 性能指标

项目			指标值
基本误差%			配3810L±2.5；配PSL±1.0；配2SB±1.0
回差%			配381L ±2.0；配PSL±1.0；配2SB±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1
