进口电动低温调节阀

更新：2020/12/30 22:12:18 点击：

品牌：德国沃德WODE
型号： WJC-L13LI

产品介绍

进口电动低温调节阀

一、进口电动低温调节阀 产品概述

德国沃德WODE进口电动低温调节阀是采用 3810、PSL、2SB系列等电动执行器与与超低温调节阀阀体组成。执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动低温调节阀适合于低于0～-250℃状态下工作，由电动执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。

二、进口电动低温调节阀 主要技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
额定流量系数(KV)	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允许压差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)		1.6、2.5、4.0、6.4或者ANSI Class150～Class600
额定行程(mm)		16			25		40			60			100
阀盖形式		低温型-10～-196℃、超低温型-196～-250℃
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座式、套筒式
流量特性		等百分比、直线型
配置执行器类别		2SB系列、3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数		电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

注：沃德公司用于液氧的产品都经过禁油脱脂处理、低温处理。

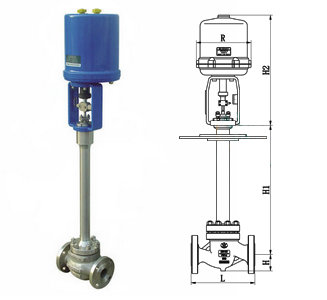

三、进口电动低温调节阀 结构图


注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。

四、进口电动低温调节阀 主要性能指标

项目			指标值
基本误差%			配3810L±2.5；配PSL±1.0；配2SB±1.0
回差%			配381L ±2.0；配PSL±1.0；配2SB±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

低温原理概述：

低温阀门主要用于管道系统在低温状态对液氧、液氮等介质截断、接通、调节作用，适用的介质温度-196 ℃~-29 ℃，填料密封有双填料、单填料两种形式可使用在不同的场合，双填料能有效地防止冷损，从而使密封效果得到加强，保证介质不外漏，并使手轮处于常温下，启闭灵活。凡是-101℃及以下的“超低温阀门”都要求其关键部位零件在粗加工之后精加工之前，100%浸入-196℃的低温液氮箱中进行“深冷处理”。
