进口卡套软密封旋塞阀

更新：2024/6/17 10:47:12 点击：

品牌：德国沃德WODE
型号：

产品介绍

进口卡套软密封旋塞阀

进口德标旋塞阀、进口美标旋塞阀、进口焊接式卡套旋塞阀

进口软密封卡套旋塞阀的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套,阀门没有空腔给介质积聚,金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况、双向流动，使用安装更方便。

卡套式软密封旋塞阀适用于公称压力PN1.6-16MPa，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

进口卡套软密封旋塞阀主要规范标准：

设计标准：API599，API6D

结构长度：DIN 3202F1

连接法兰：DIN 2543-2549

试验和检验：DIN3230

卡套软密封旋塞阀主要技术参数：

主体材质：碳钢、不锈钢、合金钢等

公称通径：DN15-DN400

压力范围：1.6-16Mpa

适用温度：-29~+180℃

操作方式：涡轮、气动、液动、电动

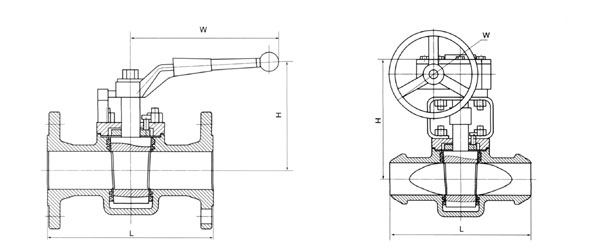

产品外形连接尺寸：详情请联系沃德WODE各代理商。

进口卡套软密封旋塞阀结构特点：

1、产品结构合理、密封可靠、性能优良、造型美观；

2、油密封旋塞阀倒装压力平衡的结构，开关动作轻；

3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；

4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

卡套软密封旋塞阀主要零部件材质：

阀体：GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301

卡套：PTFE

塞子：ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L

垫片：柔性石墨+不锈钢

调整垫：ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L

阀盖：GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301

调整螺栓：ASTM A193-B7,A320-B8,A193-B8M

六角螺母：ASTM A194-2H,A194-8,A194-8M

螺栓：ASTM A193-B7,A320-B8,A913-B8M

支架：Q235、WCB、CF8、CF3M

蜗轮：ASTM A536 60-40-18+other

旋塞阀选用指南

根据旋塞阀的结构特点和设计上所能达到的功能，建议按下列原则选用：

用于分配介质和改变介质流动方向，其工作温度≤ 300°C，公称压力≤ 6.4MPa、公称通径≤ 300 mm，建议选用三通旋塞阀。

牛奶、果汁、啤酒等食品企业及制药厂等的设备和管路上，建议选用奥氏体不锈钢制的紧定式圆锥形旋塞阀。

油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中，公称压力级≤ CL300、公称通径≤ 300 mm、工作温度 ≤ 340°C，建议选用油封式圆锥形旋塞阀。

油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中，公称压力级≤ CL2500、公称通径≤ 900 mm、工作温度 ≤ 340°C，建议选用压力平衡式倒圆锥形旋塞阀。

在大型化学工业中，含有腐蚀性介质的管路和设备上，要求开启或关闭速度较快的场合，对于以硝酸为基的介质，可选用1Cr18Ni9不锈钢制的聚四氟乙烯套筒密封圆锥形旋塞阀。

在煤气、天然气、暖通系统的管路中和设备上，当公称压力≤ 1.0 MPa、公称通径≤ 200 mm，宜选用填料式圆锥形旋塞阀。
